本日は工作です


興味のない方スルーOKですw


クルマのバッテリーの話です


サブバッテリーシステムです

----------------------------------------------------

走行充電器(アイソレーター)とは。

通常車を走らせるとオルタネータが発電を行い、メインバッテリーを充電します。

走行充電器を設置すると、メインバッテリーの余った電力を

走行充電器の電圧安全監視システムをもとに適切にサブバッテリーへ充電します。

メインバッテリーの容量の余裕がなくなると、バッテリー上がりを避けるため、

充電を停止します。

----------------------------------------------------

箱から作成開始です

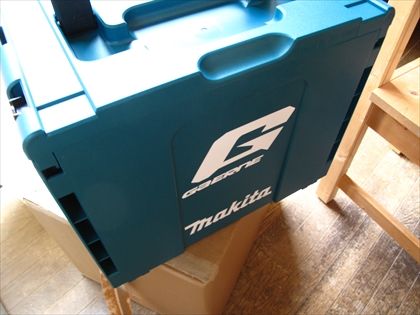

マキタの箱を使用します

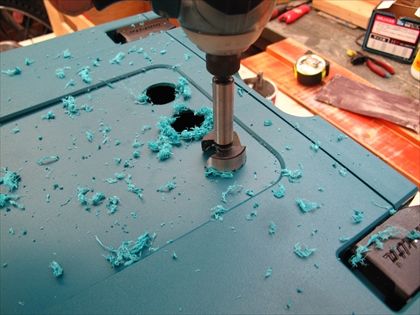

ホルソーで穴をあけます

2




アマゾンで購入したUSB、シガソケット、電圧計です

4




5




続いてレシプロソーを使います

6

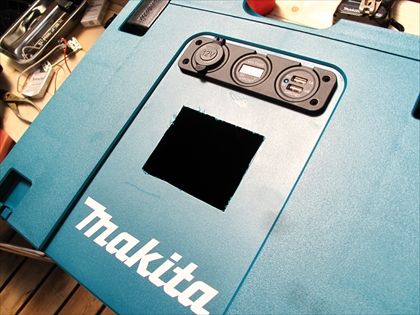

ケースを切り抜きます

7

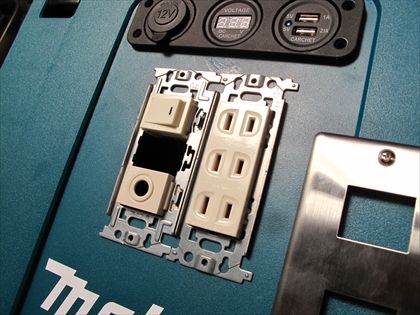

HCで購入電装品を取付ます

8




それらしくw

9




自作ステッカーでお化粧します

10




11

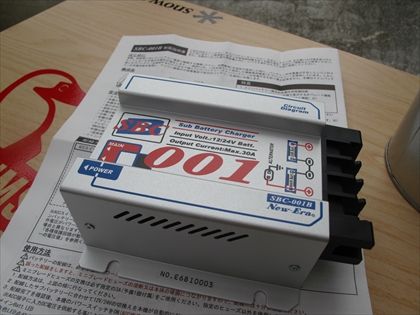

走行充電器(アイソレーター)です

3

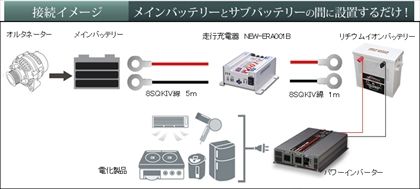

配線図 こんな感じです

15

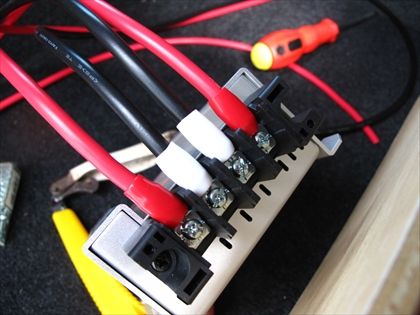

しっかり配線固定します

1




インバータ(100v)と接続

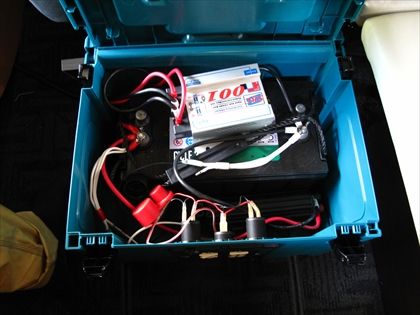

箱の中には

・ディープサイクルバッテリー

・インバーター

・走行充電器(アイソレーター)

 が入ってます

13



パネルにも配線完了

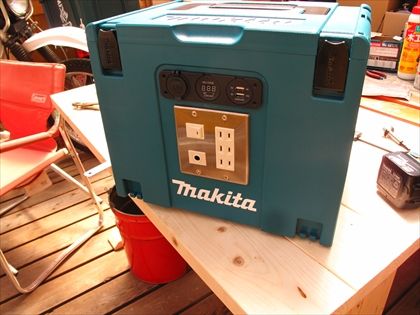

走行充電システム無事完了です

14



サブバッテリーを使い切ってもメインバッテリーには影響はありません


車内で100V家電製品の使用可能(インバータの出力内)


走行充電器延長ケーブルは8スケのコードで。。。。
